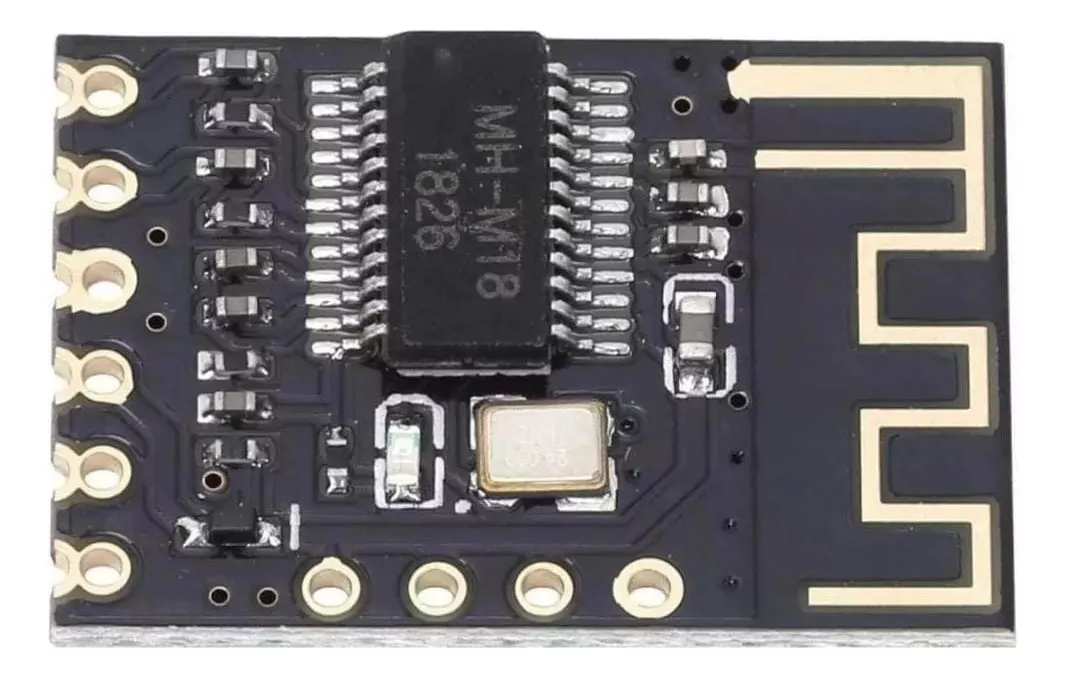

Placa Decodificadora 5.0 M-18 Mp3 De Áudio Bluetooth

MH-M18 sem fio bluetooth mp3 placa receptor de áudio módulo plr blt 4.2 mp3 kit decodificador lossless alta fidelidade m18

Pino
Chave: terminal de controle de botão (4 funções de botão, resistência adicional necessária)
Mudo: terminal de controle silencioso (saída de alto nível 3.3v ao silenciar, saída de baixo nível durante a reprodução)
Vcc: fonte de alimentação positiva de 5v (bateria de lítio 3.7v requer diodo de curto-circuito)
Gnd: fonte de alimentação negativa
L: saída de canal esquerdo
R: saída de canal direito
Recurso:

Terminal de controle: usado para controlar a placa do amplificador de potência. Ao silenciar, o mudo emite um alto nível de 3.3v e emite um nível baixo durante a reprodução.
Controle do botão da tecla: esta função requer conexão adicional de resistores e botões.
Função de desligamento de volume: a saída padrão é de 100% volume. Pressione o botão para controlar o aumento e diminuição de volume. Se o volume do controle for inferior a 15%, a saída de volume será de 15% após a realimentação; se o volume do controle for maior que 15%, o volume original permanecerá inalterado após
